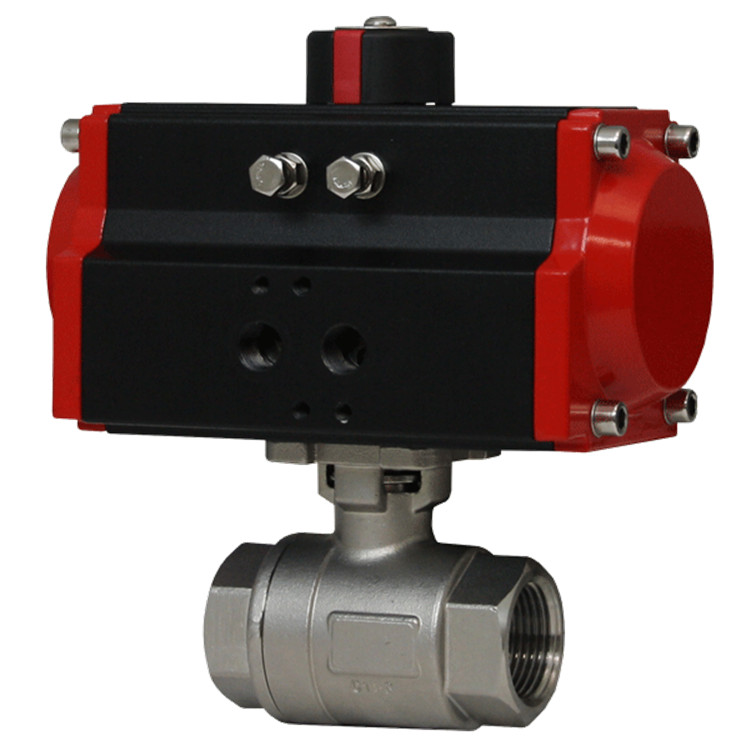

全端口、透气球、电动或气动执行机构
WE01系列集成了一个全端口2件式不锈钢球阀，可实现最大流量和最小压降。该阀门具有防喷阀杆，可增加安全性，增强PTFE阀座和密封件可延长使用寿命，316不锈钢（ASTM CF8M）球阀可提高性能。致动器直接安装，为狭小空间创造紧凑的装配。限位开关可直接安装在阀门上，允许远程位置指示。WE01系列可配置电动或气动执行机构。电动执行机构可用于防风雨或防爆、各种电源电压和双位置或调制控制。两位执行器使用电源电压驱动阀门打开或关闭，而调制执行器接受4至20 mA的阀门定位输入。执行机构具有热过载保护和永久润滑齿轮系。
气动双作用致动器使用气源驱动阀门打开和关闭。致动器有两个供油口，一个驱动阀门打开，另一个驱动阀门关闭。弹簧复位气动执行器使用气源打开阀门，内部加载弹簧将阀门复位至关闭位置。SN电磁阀也可用于在供气口之间电动切换供气压力，以打开和关闭阀门。致动器由阳极氧化和环氧涂层铝制成，可提供多年的无腐蚀服务。

产品应用

气体或液体流量控制是快速气密关闭的理想选择

特征

能够配置为适合任何应用程序
限位开关可安装在手动阀上，用于远程监控
透气球，以减少操作扭矩
防风雨或防爆电动执行机构
双作用或弹簧复位阳极氧化铝气动执行机构
全流道设计减少了通过阀门的压降

服务：兼容液体和气体。
主体：两件式。
管线尺寸：1/2至3英寸。
端部连接：内螺纹NPT。
压力限制：28英寸汞柱至1000磅/平方英寸（-0.7至69巴）。
润湿材料：阀体和球体：316不锈钢（CF8M）；茎：316SS；阀座：RTFE/PTFE；密封件、垫圈和填料：聚四氟乙烯。
温度限制：-20至392华氏度（-29至200摄氏度）。
其他材料：O型圈：氟橡胶；手柄：304不锈钢；301不锈钢；阀杆螺母、锁紧装置、压盖环：304SS；手柄套：PVC。
机构批准：符合欧盟指令2011/65/EU（RoHS II）的技术要求。

MODEL CHART

WE01-X-XXX-OPT   WE01 2-PIECE PNEUMATIC STAINLESS STEEL BALL VALVE

        1ST SYMBOL (1ST X) RANGE
           CHD00     1/2 IN HAND OPERATED
           DHD00     3/4 IN HAND OPERATED
           EHD00     1 IN HAND OPERATED
           FHD00     1-1/4 IN HAND OPERATED
           GHD00     1-1/2 IN HAND OPERATED
           HHD00     2 IN HAND OPERATED
           IHD00     2-1/2 IN HAND OPERATED
           JHD00     3 IN HAND OPERATED
           CDA01     1/2 IN DOUBLE ACTING
           DDA01     3/4 IN DOUBLE ACTING
           EDA02     1 IN DOUBLE ACTING
           FDA02     1-1/4 IN DOUBLE ACTING
           GDA03     1-1/2 IN DOUBLE ACTING
           HDA03     2 IN DOUBLE ACTING
           IDA04     2-1/2 IN DOUBLE ACTING
           JDA05     3 IN DOUBLE ACTING
           CSR02     1/2 IN SPRING RETURN
           DSR02     3/4 IN SPRING RETURN
           ESR03     1 IN SPRING RETURN
           FSR03     1-1/4 IN SPRING RETURN
           GSR04     1-1/2 IN SPRING RETURN
           HSR05     2 IN SPRING RETURN
           ISR07     2-1/2 IN SPRING RETURN
           JSR07     3 IN SPRING RETURN

        2ND SYMBOL (2ND X) SOLENOID (PNEUMATIC ACTUATOR ONLY)
           N         NO SOLENOID
           A         NEMA 4X NAMUR SOLENOID

        3RD SYMBOL (3RD X) SOLENOID VOLTAGE(PNEUMATIC ACTUATOR ONLY)
           N         NO SOLENOID
           A         110 VAC
           B         220 VAC
           C         24 VAC
           D         24 VDC
           E         12 VDC

        4TH SYMBOL (4TH X) POSITIONERS AND SWITCHES
           00        NONE
           01        42ADO EXP LIMIT SWITCH
           02        45VDO EXP POSITION TRANSMITTER
           03        42ADO-B ATEX LIMIT SWITCH
           04        42ADO-IE IECEX LIMIT SWITCH
           06        QV-210101 POLY LIMIT SWITCH
           07        VPS AND P1 PROX SWITCH
           08        265ER-D5 POSITIONER
           09        285ER-D5 SMART POSITIONER

        OPTIONS (OPT) (PNEUMATIC ACTUATORS ONLY)
           -NO       FAIL OPEN SPRING RETURN ACTUATOR
