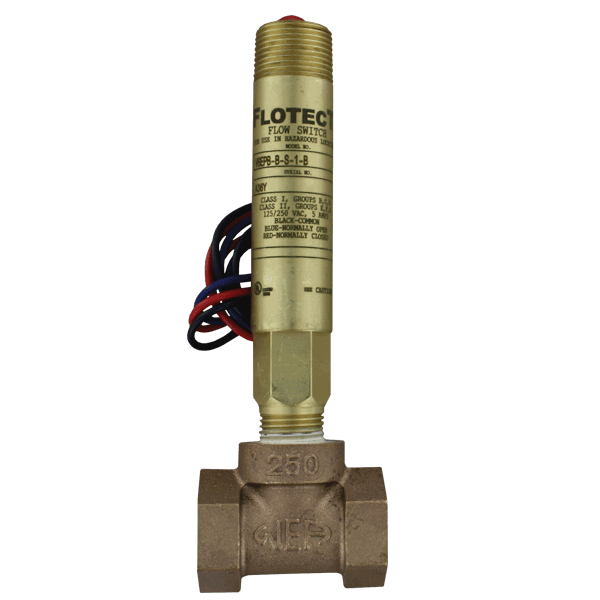

监视1⁄2到2＂管线中的流量，防爆，防泄漏主体Flotect® V6 流量开关结构极为紧凑，专门用来监测液体、气体或空气的流速，它采用磁性动作，没有机械连接，操作简单可靠。下部主体带有叶片和一个磁铁，通过控制上部隔离室中磁铁来操作开关。在大多数应用中，开关是常开的，管道中的流体使叶片压紧叶片弹簧，当流速降低时，弹簧将叶片推回原位，触发开关发出警报或关闭。可选择三通来方便的安装此流量开关，三通安装中的管道尺寸为1/2˝ - 2˝，当加上套管时，很适于1/4˝ 和3/8˝的管道。

特征

• 由棒料加工而成的防泄漏下部主体

• 三通安装时可选带有校准叶片或现场可调整叶片

• 全天候防护

• 防爆（在技术指标中列出）

• 在不进行拆卸的情况下即可方便的更换电气元器件，从而保证工

艺过程不会中断

• 用黄铜主体可用到1000 psig（69 bar）的高压，用316 不锈钢主体

可用到2000 psig（138 bar）（见技术指标）

• 低流速型号有设定值现场调节功能

• 安装简便，将三通插入管线中和接电即可

应用

• 在低流速或无流体时保护泵，发动机和其它设备

• 控制泵的时序操作

• 自动启动辅助泵和发动机

• 当冷却液流量中断时停止液冷式发动机，机器和加工处理过程

• 无气流通过加热管时关闭加热器

• 根据流量控制闸门

• 使用应急喷淋器时声音报警

技术指标

介质：与材质兼容的气体或液体

材质：标准V6 型号：叶片：301 不锈钢；下部主体：黄铜或303 不锈钢；磁体：陶瓷；其它：301，302 不锈钢；三通：黄铜，铁，锻钢或304 不锈钢V6 低流速型号：下部主体：黄铜或303 不锈钢；三通：黄铜或304 不锈钢；磁体：陶瓷；O 形环：标准丁纳橡胶-N ，可选Viton®；其它：301，302 不锈钢

温度范围：标准-4 - 220°F（-20 - 105°C），MT 高温选项400°F（205°C）（MT 无UL，CSA 或ATEX）. ATEX compliant AT 选项环境温度：-4 -167°F（-20 - 75°C），工作温度：-4 - 220°F（-20 - 105°C）

压力范围：无三通黄铜下部主体型：1000 psig（69 bar），无三通303 不锈钢下部主体型号：2000 psig（138 bar）。黄铜三通型号：250 psi（17.2bar），铁三通型号：1000 psi（69 bar），锻钢或不锈钢三通型号：2000psi（138 bar），低流速型号：1450 psi（100 bar）

防护指标：全天候防护，防爆，Listed with UL and CSA for Class I，Groups A，B，C and D；Class II，Groups E，F，and G.（Group A onstainless steel body models only）ATEX 0344 II 2 G EEx d IIC T6 Process Temp≤75°C. EC-type Certificate

No.：KEMA 04ATEX2128.

开关类型：标准单刀双掷快速开关，可选双刀双掷快速开关

电气指标：UL 型号：5A @125/250 VAC（V~）. CSA 和ATEX 型号：5A @125/250 VAC（V~）；5A res.，3A ind. @ 30 VDC（V ）. MV 选项：.1A@ 125 VAC（V~）. MT 选项：5A @125/250 VAC（V~）. [MT 选项无UL，CSA 或ATEX].

电源接头：UL 型号：18 AWG，18˝（460 mm） 长. ATEX 和CSA 型号：接线盒

上部主体：黄铜或303 不锈钢

管道连接：标准3/4˝ NPT 外螺纹，接线盒型号上采用3/4˝ NPT 内螺纹

工艺连接：无三通型号采用1/2˝ NPT 外螺纹

安装定位：开关安装方向不限，但图表所示动作流量是基于水平方向的管

子并且是公称值

设定值调整：标准V6 型号无此功能，无三通型号叶片可调整。低流速型

号在所示量程范围内现场可调，见下一页设定值图表

重量：2 - 6 lb（.9 - 2.7 kg）- 取决于结构

未展示的选项：特别校准，套管，聚氯乙烯三通，加强叶片

机构认证：UL，CSA，CE，ATEX

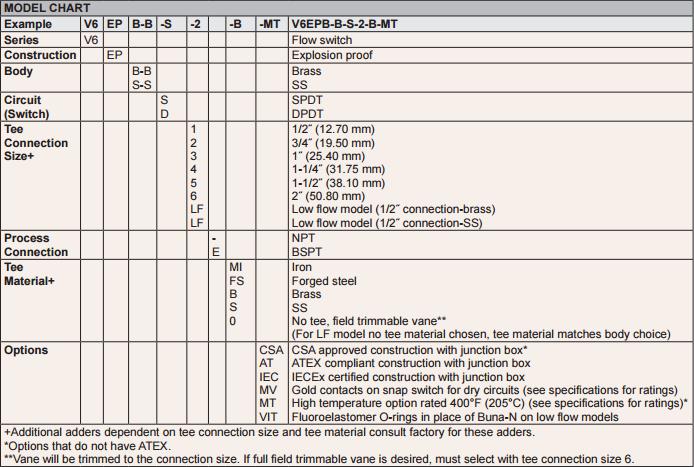

Model    Description
V6EPB-B-S-1-B    Mini-size flow switch, brass upper and lower body, 1/2" NPT, brass tee.
V6EPB-B-S-1-MI    Mini-size flow switch, brass upper and lower body, 1/2" NPT, iron tee.
V6EPB-B-S-2-B    Mini-size flow switch, brass upper and lower body, 3/4" NPT, brass tee.
V6EPB-B-S-2-MI    Mini-size flow switch, brass upper and lower body, 3/4" NPT, iron tee.
V6EPB-B-S-3-B    Mini-size flow switch, brass upper and lower body, 1" NPT, brass tee.
V6EPB-B-S-3-MI    Mini-size flow switch, brass upper and lower body, 1" NPT, iron tee.
V6EPB-B-S-4-B    Mini-size flow switch, brass upper and lower body, 1-1/4" NPT, brass tee.
V6EPB-B-S-4-MI    Mini-size flow switch, brass upper and lower body, 1-1/4" NPT, iron tee.
V6EPB-B-S-5-B    Mini-size flow switch, brass upper and lower body, 1-1/2" NPT, brass tee.
V6EPB-B-S-5-MI    Mini-size flow switch, brass upper and lower body, 1-1/2" NPT, iron tee.
V6EPB-B-S-6-0    Mini-size flow switch, brass upper and lower body, no tee.
V6EPB-B-S-6-B    Mini-size flow switch, brass upper and lower body, 2" NPT, brass tee.
V6EPB-B-S-6-MI    Mini-size flow switch, brass upper and lower body, 2" NPT, iron tee.
V6EPB-B-S-LF    Mini-size flow switch, brass upper and lower body, 1/2" NPT, brass tee, low flow model.
