检定1⁄2至2" 的管线中有无流量，价格低，防泄漏主体，全天候防护

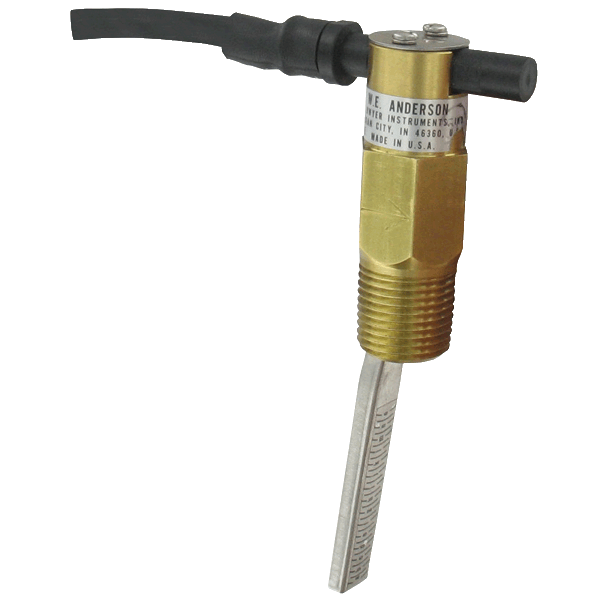

V11 Flotect流量开关采用了V10 设计，并附加了坚固的整体式电气线路。整块的PBT 开关外壳卡在主体上，接线采用环氧树脂密封，使得开关不受天气的影响，符合NEMA 4 防护标准。所用22AWG 电缆抗紫外线，阻燃，长度为标准的6 英尺。这一独特设计省去了在开关与仪表板之间连线的麻烦，降低了安装成本。
全尺寸、可调整的不锈钢叶片带有可移除的层压刻度板，这个刻度板用于校正黄铜或球墨铸铁异径三通和锻钢直三通/套管组合。可现场安装在1⁄2" - 2" 直径的管子上。下面的图表提供近似的动作值或无动作值。
技术指标
介质：兼容气体或液体
材质：
叶片：301 不锈钢
主体：黄铜或303 不锈钢
销栓与弹簧：301 不锈钢，302 不锈钢和316 不锈钢，
磁体： 陶瓷8
温度范围：V10: 200°F (93°C), V11: 250°F (121°C).
压力范围：黄铜主体：1000 psig (69 bar)，不锈钢主体：(138 bar)
开关类型：单刀双掷密封簧片开关。V10：现场可调常开或常闭
电气指标：1.5A @ 24 VDC resistive, 0.001A @ 200 VDC resistive, 0.5A @ 125 VAC
电源接头：V10: 22 AWG，18˝ (460 mm) 长，V11: 22 AWG，6’ (1.83 m)长。额定392°F (200°C)。300V 氟化乙丙烯绝缘层和整个护罩均覆有阻燃
管线连接：V10: 1/8˝ NPT 外螺纹
工艺连接：1/2˝ NPT 标准外螺纹。若有其它需要请与厂家联系
安装定位：方向不限，流量的动作值/无动作值是根据水平管道上标定值
设定值调整：叶片可调整
重量：V10: 4.5 oz (0.13 kg), V11: 5.8 oz (0.165 kg)
机构认证：V10: CE, UL and CSA, V11: UL, CE.
开关封装：V10：聚丙烯，V11：聚丁烯对苯二酸盐（PBT）
|
冷水流速，大致动作值/无动作值 GPM（上部），LPM（下部） |
空气流速，大致动作值/无动作值 GPM（上部），LPM（下部） |
||||||||
|
Pipe |
Trim |
N.O. |
N.C. |
Pipe |
Trim |
N.O. |
N.C. |
||
|
1⁄2" |
L |
2.6/2.3 9.8/8.7 |
2.6/2.5 9.8/9.5 |
1⁄2" |
L |
10.3/8.8 291.7/250 |
10.2/9.2 288/260 |
||
|
3⁄4" |
J |
3.1/2.7 11.7/10.2 |
3.1/2.8 11.7/10.6 |
3⁄4" |
J |
13/11.6 368.3/328 |
12.9/11.6 365/328 |
||
|
1" |
H |
4.8/4.5 18.2/17 |
4.8/4.4 18.2/16.7 |
1" |
H |
19.2/17.6 543.3/498 |
18.9/17.6 535/498 |
||
|
1-1⁄4" |
E |
6.2/5.6 23.5/21.2 |
6.1/5.6 23.1/21.2 |
1-1⁄4" |
E |
24.8/22.2 701.7/628 |
24.5/22.5 693/637 |
||
|
1-1⁄2" |
C |
8.2/7.7 31/29.1 |
8.2/7.7 31/29.1 |
1-1⁄2" |
C |
33.4/31.2 946.7/883 |
33/30.6 935/867 |
||
|
2" |
Full |
9.5/9.1 36/34.4 |
9.5/9 36/34.1 |
2" |
Full |
50.2/48.4 1422/1370 |
50.2/47.7 1422/1352 |
||
|
型号 V10 (铜体) V10SS (不锈钢体) |
|||||||||
|
型号 |
主体材质 |
开关配置 |
|
||||||
|
V11-BNOA-6 V11-BNCA-6 V11-SNOA-6 V11-SNCA-6 |
黄铜 黄铜 303 不锈钢 303 不锈钢 |
常开 常关 常开 常关 |
|
||||||
