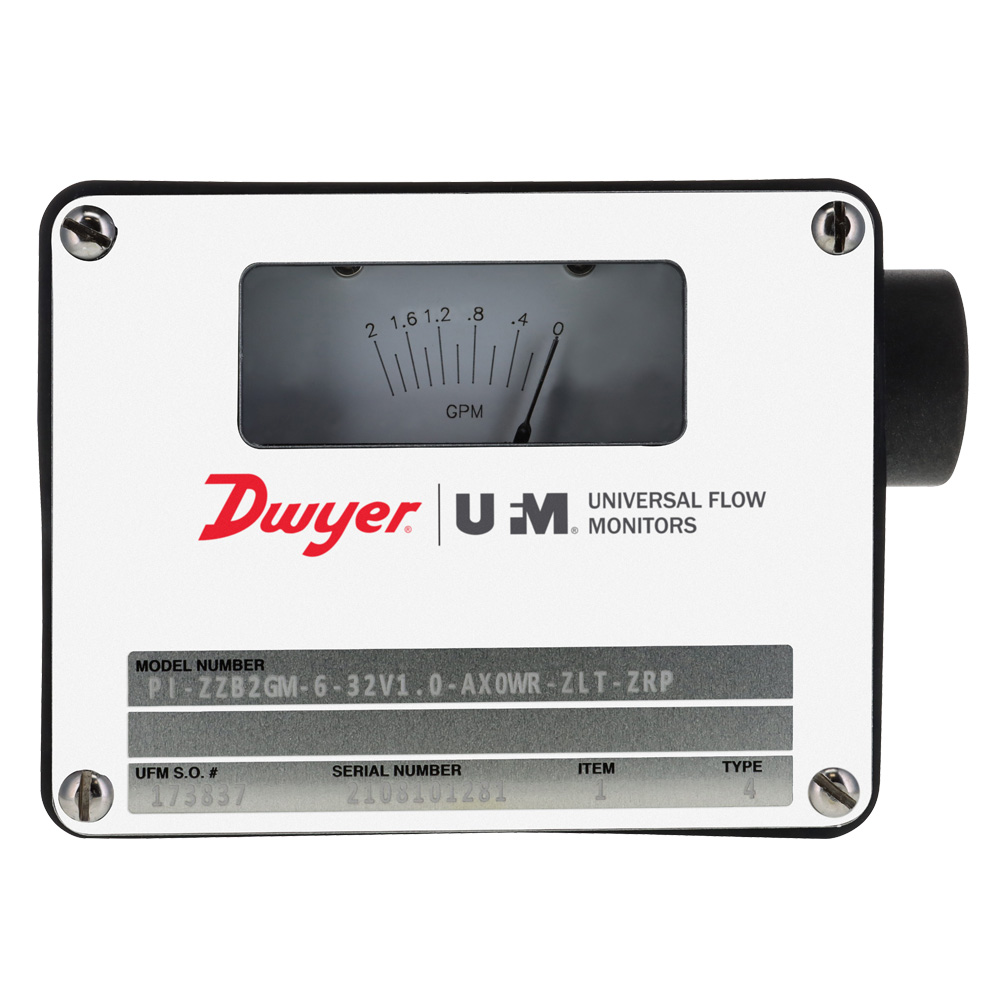

PI系列 活塞式变截面管线流量计是带各种输出选项的多功能机械式变截面流量计。PI系列采用指针现场指示或可选LCD现场数码显示。还可选择机械开关输出和电子输出，比如4-20mA模拟输出信号和 HART®协议通讯输出。它适用于管径为1/4英寸至1英寸（8至25mm）的管道，流量范围为0.25至30GPM（5至100LPM），适用于粘度达650厘斯的液体。
优势/特点
• 流量计前后无直管段要求
• 标配是机械传感器，现场指针指示和联锁开关，无需电源
• 量程比10:1，测量更灵活
• 坚固的全金属结构
• 可各种方向安装
应用场合
• 冷却水监测
• 注塑成型冷却剂控制
• 油气流量测量
• 润滑油流量控制
• 液压系统流量测量
• 水泵安全保护
• 恶劣及危险区域的应用
技术指标
介质：兼容的液体。
量程：见流量量程表。
显示：标配指针指示，可选LCD数码显示（见选型表）。
材质：主体：铝、黄铜或316不锈钢；活塞：316L不锈钢；密封件：Buna-N或Viton®。
精度：±2%或±1%FS（见选型表）。
重复性：读数的1%。
温度限制：200°F(93°C)或HT选项400°F(205°C)；变送器HT 300°F(150°C)；环境温度：150°F(65°C)，CSA标出为105°F(41°C)。
压力限制：铝和黄铜：500 psi(34.5bar)；316不锈钢：1500psi(103.4bar)（3:1安全系数）。
压力损失：满量程时5psi(0.35 bar)。
响应时间：250毫秒。
电源要求：标配：无；4-20mA输出或HART®协议：10-30VDC，0.25A@24VDC；本安变送器*：10-24VDC，0.25A@24VDC。
输出：4-20mA（见选型表）。
死区：报警输出：管径小于等于1/2˝：2.5%FS ；管径大于1/2˝：5%FS。
粘度：最大650厘斯。
外壳防护等级：NEMA 12(IP52)、NEMA 4(IP66)或NEMA 4X(IP65)（见选型表）。
过程连接：内螺纹NPT、SAE、BSPT、BSPP或ANSI RF法兰（见选型表）。
电气连接：3/4˝NPT适用于 A、L、Z 和 T 型外壳；1/2˝NPT用于R-box外壳。
重量：10至20磅（4.5至9.1千克）（取决于型号）。
安装方向：管线的任何位置。
直管段要求：前后直管段都无要求。
开关输出规范：通用或用于危险场所（所有类别、组和分区）（见选型表）。
机构认证：CE、CSA。
