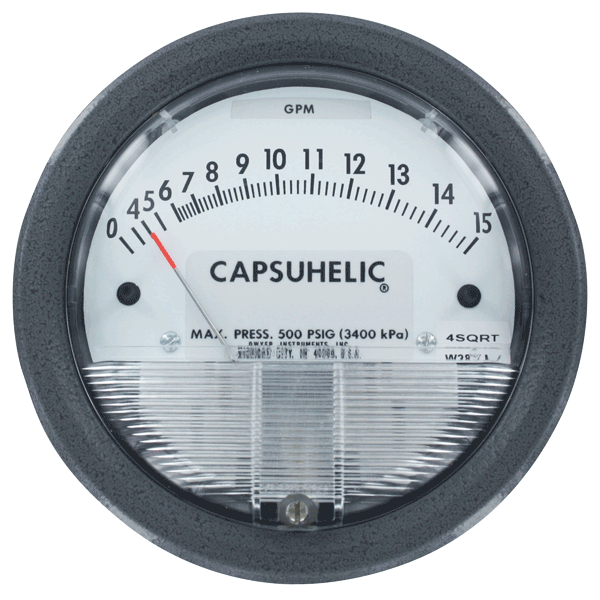

Dwyer 4000系列Capsuhelic差压表测量压力、真空或差压,内压可达500psig
Capsuhelic®差压表是用来快速，准确地测量差压。它应用于测量流体，气体过滤器的压降，贮藏罐液位以及很多需要测量压力，真空或差压的场合。
Capsuhelic®产品使用久经考验的Magnehelic®差压表的设计,包括一个简化的，无摩擦的运动部件，因此它的满量程读数可小到0.5英寸水拄，被测压力保持在封壳内,压力可由表内传感器测得，它在承受的系统压力高达500psig下,还可测出低于0.1英寸水拄的差压。
Capsuhelic®差压表是膜片驱动方式,不需要填充液,适用于户外应用.产品的调零和量程调整可在差压表外进行,日常应用中无需拆卸差压表。
注意：能用于氢气的环境时压力只能低于35psi
Dwyer 4000系列Capsuhelic差压表规格
介质： 铝外壳：空气及兼容气体和油基液体。铜外壳：空气及兼容气体和水基液体
外壳： 硬质铸铝标准.可选铸铜外壳作为测量水或水基液体时的应用.如需特殊膜片材质,请联系工厂
精度： 温度70℉（21.1℃）满量程时为±3%.（4000S型为±2%; 4200,4210,4215,4220,4300,4400和4500型为±4%）
压力范围： -20″Hg到500psig (-0.677bar到34.4bar)
温度范围： 20到200℉（-6.67到93.3℃）
尺寸： 4英寸(101.6mm)表盘直径
安装方位： 膜片垂直安装,其它方位咨询工厂
过程连接： 1/4″FNPT阴螺纹，高,低压接口有两对：顶部一对用于空气和气体,底部一对用于液体
重量： 3 磅3盎司,(1.45Kg)铝外壳；7磅,13盎司(3.54Kg)铜外壳
标准附件：两个1/4″NPT堵头，用于堵住多余的口;四个带螺丝的安装固定环和四个表面安装螺丝
Dwyer 4000系列Capsuhelic差压表可选项和附件
铸铜外壳(B)：应用于水或水基液体.订购时增加“B”后缀，例如：4205B
便携式盒(A-471)：包括塑料外壳,安装架,A-309三通阀门,（2个）A-230高压软管和所需附件，会集所需要的，不含差压表
4000系列 Capsuhelic®差压表
|
|
|
|
量程 |
|
|
|
|
|
|
|
|
量程 |
|
（零点中心 |
|
量程 |
|
量程 |
|
|
|
型号 |
(英寸水柱) |
型号 |
英寸水柱) |
型号 |
(毫米水柱) |
型号 |
(厘米水柱) |
型号 |
量程（帕） |
|
*4000-0 |
0-0.50 |
*4302 |
1-0-1 |
*4000-25MM |
0-25 |
4000-15CM |
0-15 |
*4000-125 PA |
0-125 |
|
*4001 |
0-1.0 |
*4304 |
2-0-2 |
*4000-50MM |
0-50 |
4000-20CM |
0-20 |
*4000-250 PA |
0-250 |
|
*4002 |
0-2.0 |
4310 |
5-0-5 |
4000-80MM |
0-80 |
4000-25CM |
0-25 |
*4000-500 PA |
0-500 |
|
*4003 |
0-3.0 |
4320 |
10-0-10 |
4000-100MM |
0-100 |
4000-40CM |
0-40 |
4000-750 PA |
0-750 |
|
*4004 |
0-4.0 |
4330 |
15-0-15 |
|
|
4000-50CM |
0-50 |
以零点为中心正负压 |
|
|
*4005 |
0-5.0 |
型 号 |
量 程 PSI |
|
|
4000-80CM |
0-80 |
*4000-500 PA |
250-0-250 |
|
4006 |
0-6.0 |
4201 |
0-1 |
|
|
4000-100CM |
0-100 |
型号 |
量程（千帕） |
|
4008 |
0-8.0 |
4202 |
0-2 |
|
|
4000-150CM |
0-150 |
4000-1KPA |
0-1 |
|
4010 |
0-10 |
4203 |
0-3 |
|
|
4000-200CM |
0-200 |
4000-1.5KPA |
0-1.5 |
|
4015 |
0-15 |
4204 |
0-4 |
|
|
4000-250CM |
0-250 |
4000-2KPA |
0-2 |
|
4020 |
0-20 |
4205 |
0-5 |
|
|
4000-300CM |
0-300 |
4000-3KPA |
0-3 |
|
4025 |
0-25 |
4210 |
0-10 |
|
|
以零点为中心正负压 |
4000-4KPA |
||
免费咨询：029-86698996
发邮件给我们：13891958005@163.com
可调信号标(ASF)：与塑料表壳一体,外部设置旋钮,可要求厂家安装在表盘内或单独现场安装,定购时增加ASF后缀
排气装置(A-314)：当表用于液体时,可安全,方便,清除残余的空气,当安装于低端口时,可用来排放冷凝液,要打开时只需松开六角螺帽,固态铜材质
铸铜外壳(B)：应用于水或水基液体.订购时增加“B”后缀，例如：4205B
便携式盒(A-471)：包括塑料外壳,安装架,A-309三通阀门,（2个）A-230高压软管和所需附件，会集所需要的，不含差压表
