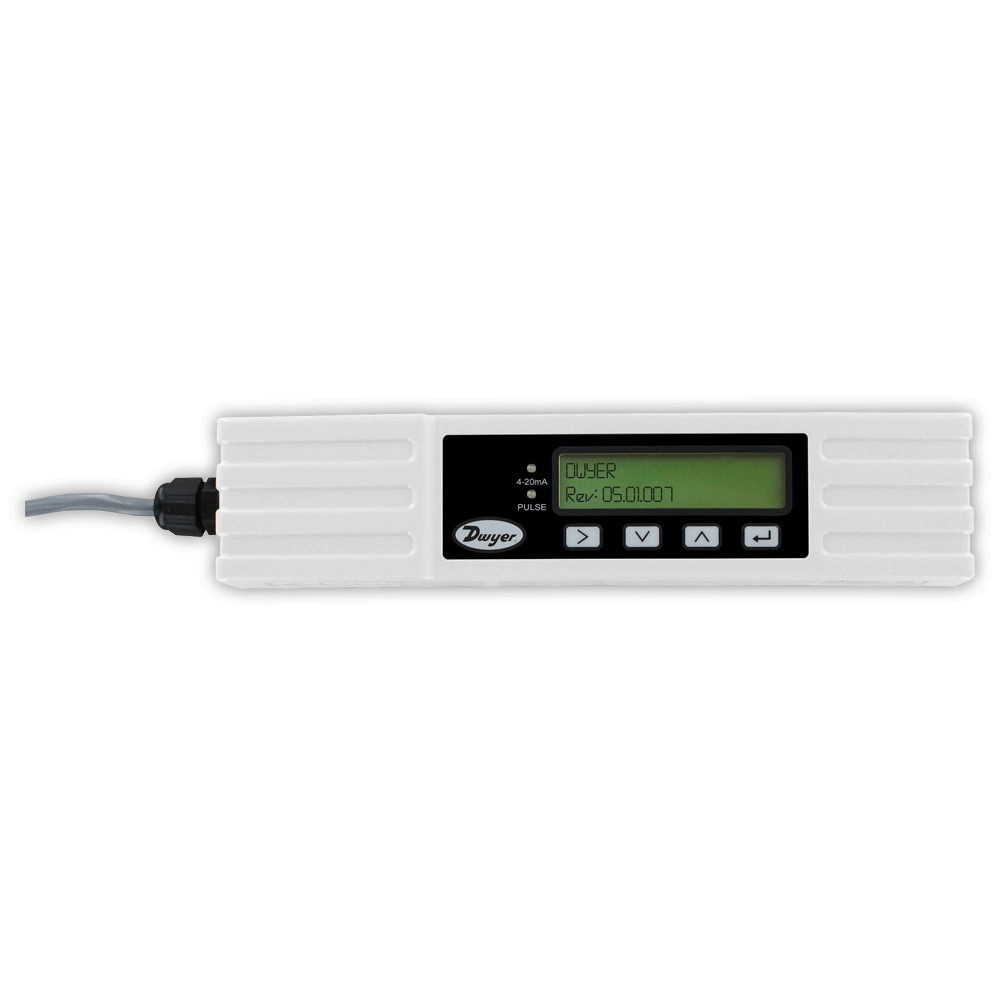

Dwyer 紧凑型超声波流量计 UFM型
UFM小型超声波流量计是一款经济型，管外安装的超声波流量计。它采用了超声波 时差法来测量管道内的流速，无需再管道上开孔而影响工艺过程。这种小巧式的的 设计使得安装方便。它能够测量管道尺寸从0.98 to 4.62 (24.89 to 117.35 mm)。显示
带有背光读数容易。可带脉冲输出和4-20mA输出。
性价比高，小巧精致，管外安装
测量原理
导轨上有两个传感器安装在管道的外部，互相发出穿过管壁和流体的超声波让对方 接受。管路中的流体的速度变化使得超声波速度发生变化。速度的变化使得传输时 间发生变化，这样可以采用传输时间的时差计算出管路中的流速。采用传输时间的 流量计不会受到压力和温度变化的影响。
技术指标
介质：干净水（杂质小于3%）。
量程： 0.33 到 32.8 ft/s (0.1 到 10 m/s)。
带背光的数显：3.27 H x 0.74 W (83.1 mm x 18.8 mm), 两行，16个字符。 精度：流速大于0.98 ft/s (> 0.3 m/s)是精度为读数的±3% 。
电源： 12 到 24 VDC 或 VAC。
温度限制：
过程温度： 32 to 185°F (0 to 85°C)；
环境温度： 32 to 122°F (0 to 50°C)。
输出：
模拟输出：1路光电隔离的4-20mA；
出错电流信号：3.5 mA；
回路负载：最大620 Ω；
脉冲输出：1路光电隔离继电器，最高500mA，最多166 pps，最高200Hz。 外壳防护：IP54。
外壳材质：PC工程塑料。
可重复性：测量值的 ±0.5% 。
电气连接： 16.4(5 m) 电缆。
响应时间： < 1 s。
重量： 2.9 lb (1.315 kg)。
机构认证：CE。
应用场合
流量的测量用于热量（能量）监测 冷却水监测
自来水监测
工艺过程用水监测
套件包括：
转换器和可调导轨
一套1.81 到 2.75” (46 到 70 mm)的管箍 一套2 到 5” (51 到 127 mm) 的管箍
一套小尺寸管路用圆形管箍
一套小尺寸管路用V型管箍
超声波耦合膏
UFM-1, 小型超声波流量计
其它技术指标：
使用管道材质：钢管，铜管，或塑料管。
管外径： 0.98 到 4.62(24.89 到 117.35 mm)。 适用管道内衬： 无。
管壁厚： 0.02 到 0.39 (0.5 到 10 mm)。
