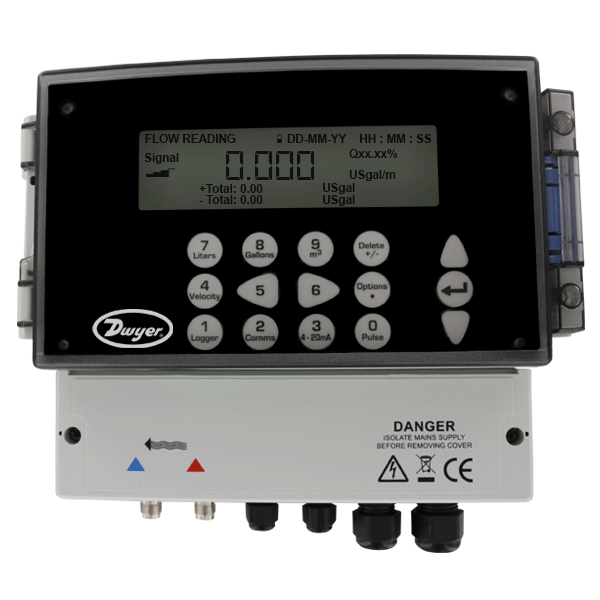

UFB & UFC超声波流量计组
非侵入式管道流量测量，操作简便 数据记录版本请参见UFC系列
UFB系列超声波流量计系列利用传输时间差异非侵入性地测量管道中的流量。这是永久型号，允许用户将转换器安装在表面或管道上。易于使用的小巧轻便设计适用于使用理想均质液体且不含气泡的机械设备。UFB系列具有坚固的IP65等级，可防止灰尘和水直接接触。UFB系列具有4至20 mA的电流和脉冲输出功能。
操作原理
两个传感器放置在管道的外部，每个传感器通过管道和流体传送超声波脉冲到另一个传感器。流过管道的液体的速度引起脉冲加速或减速。两个脉冲的通过时间的不同用于计算流量。运输时间的使用允许流量计不受压力或温度变化的影响。
应用 : 处理后的水 河水 海水 饮用水 软化水乙二醇/水混合 液压系统 柴油 流量 数据记录
特征
套件包括： 转换器 一组传感器 直尺导轨 钢带 带夹 一组传感器电缆 一组高温接口电缆 超声波耦合油脂
技术规格
服务：均质液体不含超过3％的气泡或微粒，并且能够超声波传播。
输入：来自传感器的TNC电缆。
范围：0.33至33英尺/秒（0.1至10米/秒）。
显示：240 x 64像素的图形显示屏，带背光的白色高对比度黑色;
语言：英语，法语，德语，瑞典语，意大利语，西班牙语，葡萄牙语，俄语，挪威语和荷兰语; 5“宽×1.3”高（5×33.02mm）。
准确性：流量读数的流量读数的±0.5至±2％> 0.03 ft / s（0.01 m / s），管道OD> 3.0 in（75 mm）;
对于流量> 0.03 ft / s（0.01 m / s）和管道外径为0.5至3 in（13至75 mm）的流量读数的±3％; 流量读数的±6％，流量<0.03 ft / s（0.01 m / s）
电源要求：86至264 VAC（50至60 Hz）或24 VAC / VDC（最大1A）。
能量消耗：10.5 W.
温度限制：传感器：-4至275°F（-20至135°C）; 控制器：-4至122°F（-20至50°C）。
输出：模拟：1个光电隔离输出：4至20 mA，0至16 mA或0至20 mA（可选）; 错误电流：0至26 mA（可选）; 负载阻力：最大620 O; 报警：2个光电隔离MOSFET NO继电器，500 mA时48 V，最大200 Hz; 脉冲：1个光电隔离MOSFET继电器，500 mA时为48 V，1至250 pps; 脉冲宽度：2至500毫秒（可选）。
防护等级：使用TNC连接器时为IP65; 传感器IP54。
材料：塑料ABS和铝。
重复性：测量值的±0.5％或0.03英尺/秒（0.01米/秒）。
电气连接：可拆卸的旋入式端子块。
安装：使用3种M4螺丝进行壁式安装。
浊度：微粒含量小于3％。
容许空气含量：<3体积％。
响应时间：<500毫秒。
重量：>不包括配件的单位：2.80磅（1.26公斤）;
装置包括附件：9.92磅（4.5千克）。
机构认证：CE。
