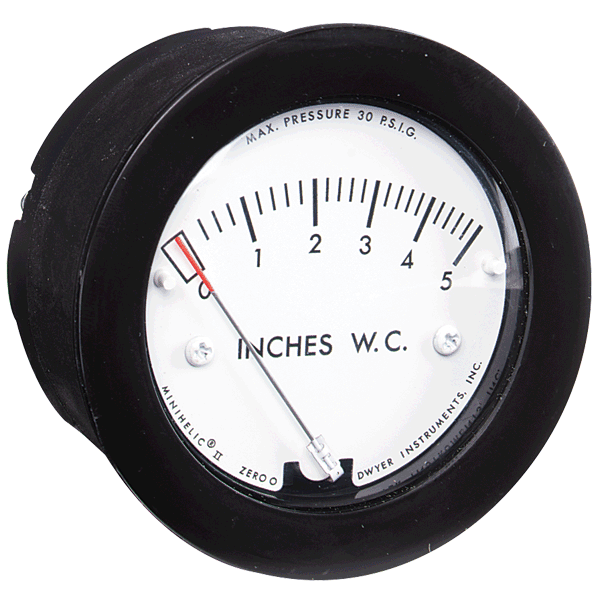

Dwyer 差压表 2-5000系列
2-5000系列 Minihelic® II微差压表结构紧凑，体积小，低价格，精度高，广泛用于各种需要监测微差压的场合。Minihelic®Ⅱ微差压表是一款功能齐全的指针式差压表，耐压30psig，它是我们最小巧的微差压表。只要在盘面开2-5/8”直径的圆孔，就能方便的用于盘面安装，标准配置为推入式接头，也可选择1/8”NPT外螺纹接头。 带过压安全保护功能，只要压力低于耐压值都不会损坏仪表。它的前面板和后罩板都可被移除，容易检修和维护。

微差压表采用了玻璃钢铸成的外壳，盘面为有机玻璃，使得它能够经久耐用，并能承受更高的压力。它的精度为5%，价格低，特别适用于OEM制造的各种设备，例如通风柜，医用呼吸机，空气取样机，层流罩，空气处理机等。 Minihelic®Ⅱ微差压表最适合于那些那些不需要用到象Magnehelic&微差压表那么高的精度，灵敏度和微小差压测量的应用场合。

应用及案例

•  室内正压监测          •  过滤器状态现场指示          •  风柜风速          •  管道压力
•  通风柜          •  医用呼吸机          •  空气取样机          •  层流罩          •  空气处理机
•  外壳采用玻璃纤维加强的尼龙注模而成。
•  指针档块采用模制橡胶以避免在指针过量程时损坏。
•  广角度透镜表盘采用有机玻璃制作，可移除。
•  铝制刻度板采用石版印制，黑字白底，读数清晰。
•  末端为红色的指针非常醒目，固定螺旋轴上。
•  横臂式配件将螺旋轴、螺旋轴承和指针轴装配在一起。
•   宝石轴承可使螺旋轴无摩擦运动。
•   螺旋轴是由高磁导率的合金精密制成。配合宝石轴承，运动自如，用于转动指针来指示刻度。
•  螺旋轴配合宝石轴承，利用磁力转动指针来指示刻度。
•  量程校准簧片采用了固定的有效长度，由工厂设定和密封。
•  硅胶隔膜可精确测量非常微小的差压，温度承受范围广。设置有过压喷出保护区。
•  隔膜固定板为轻型铝材质，在膈膜的两边固定膈膜。能够精准定位确保压力感受区域的灵敏度。
•  量程簧片由膈膜传递来的压力驱动。它的有效长度是可调的，便于校准。行程非常小，可保证精度高和使用寿命长。
•  低压接口直接连接后室。
•  联动弹簧将膈膜和量程簧片之间实行弹性联接。
•  陶瓷磁块安装在量程簧片的末端，利用磁性来驱动螺旋轴，没有任何机械直接联结。
•  高压接口利用内部通路连通前室。密封环在膈膜的边缘，和膈膜模压为一体连接。
介       质    空气及兼容气体
材       质    请向厂家咨询
外       壳    玻璃纤维尼龙；聚碳酸酯面板
精       度    在21.1°C（70°F）温度下，满刻度的±5%
压力范围    任一个压力接口持续30 psig (2.067 bar)
温度范围    -6.67 至48.9°C（20 至120°F）
尺       寸    表盘直径2-1/16‘’ (52.39 mm)
安装方位    膜片用于垂直方向，其它位置方位请向厂家咨询
连 接  件    软管接头，适用于3/16‘’ 内径管道（标准），1/8‘’ NPT 外螺纹（可选择）
重       量    170.1g（6 oz）
