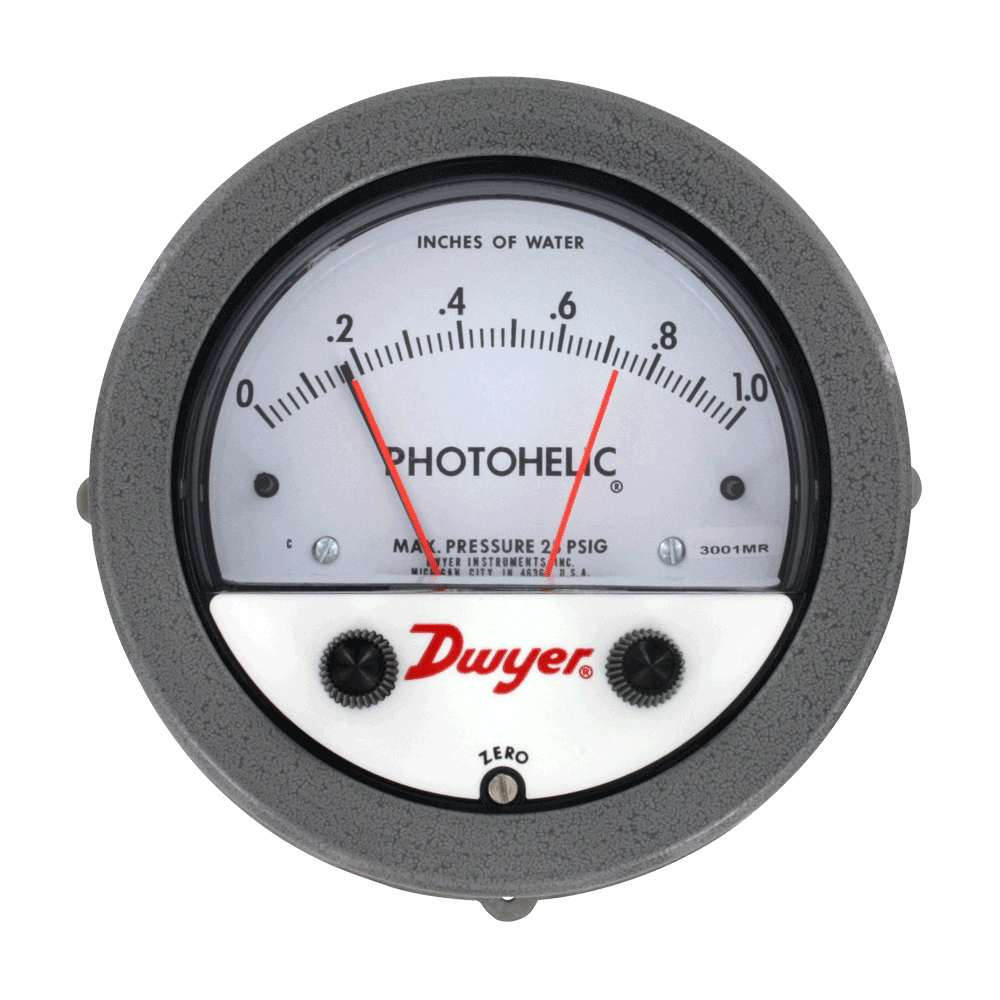

3000MR 3000MRS Photohelic® 开关/表把高精度、高重复性能的差压开关与大表盘便于读数的指针式差压表结合到一起，采用了可靠耐用的的Magnehelic®设计理念。可通过仪表面板的旋钮设置压力开关设定点，压力表读数不受开关的影响，即使失电也能准确读数。采用了固态技术大大减小了产品的体积和重量。可在13/16″(122mm)安装孔中被嵌入安装或用带有的附件进行表面安装。3000MR型采用了镀金触头开关，特别适用于小功率无源电路。对于开关动作频繁的应用场合，可选择带单刀单掷（常开）固态开关的3000MRS。有高低位开关，带18英寸（45cm）长的电缆用于电气连接。

3000MR 3000MRS Photohelic® 差压表的精度是±2%， 开关的重复精度是±1%，回差小于1%，比指针的宽度还窄。它可用于空气或其它不可燃，无腐蚀的气体，耐压到25psig(1.725bar)。有耐压35 psig(2.42bar)或耐压80 psig (5.51bar)的特别结构选项。

包括附件：安装环，卡环，18" (45 cm)电缆，两个3/16"软管到1/8"NPT转换接头，2个1/8"NPT堵头，4个6-32 x 1-1/4"盘装用螺钉，3个6-32 x 5/16"表面安装用螺钉。

应用及案例
风机控制
风门控制
环境污染控制
性能指标

介质：空气和不易燃，可兼容气体
材质：请向厂家咨询
精度：满刻度的±2% (3000-0 满刻度的±3%)，(3000-00 满刻度的+4%)
压力范围：-20? Hg. 至25 psig（-0.677 bar 至1.72 bar）MP 选项；
35 psig（2.41 bar），HP选项；80 psig（5.52 bar）
温度范围：20 至120°F（-6.67至48.9°C）
连接件：1/8 NPT 内螺旋（侧面和背面相同）
尺寸：表盖4?（101.6 mm），5?（127 mm）内径x 3-1/8?（79.38 mm）
重量：1.8 Ib（816 g）
开关技术指标3000MR
开关类型：每个设定点具有1 个的C 继电器（单刀双掷）
继电器触点：1 个C 额定1.0A @ 30 VDC, 0.3A @
110 VDC 或者0.5A @ 125 VAC，镀金纯银触点－ 适用于无源电路
电气接口：18?（46 cm）电缆组件带有8 根导线。可选择长度达到100?
（30.5 m）
电源：24 VDC，±10% 校准
安装定位：膜片用于垂直方向。其他安装定位请向厂家咨询
设定点调节：表面可调旋钮
机构认证：CE
开关技术指标3000MRS
开关类型：每个设定点有一个固态继电器
开关电压：20-280 VAC (47 - 63 Hz)
开关电流：1.0 amp (AC) 最大，0.01 mA (AC) 最小，(2) SPST N.O.
电气接口：18? (46 cm) 电缆组件带有6 根导线，可选择长度达到
100? (30.5 m)
电力要求：24 VDC，±10% 校准
安装定位：膜片用于垂直方向。其他安装定位请向厂家咨询
设定点调节：表面可调旋钮
机构认证：CE

选项配件

选项— 附件
加强型旋钮－ 自带特殊的调节匙调节设定点。增加后缀-TAMP
低温选项在20°F (-6.7°C)以下使用。增加后缀-LT
中压将最大额定压力至35 psig（2.41 bar）。增加后缀-MP
高压将最大额定压力至80 psig（5.5 bar）。增加后缀-HP
A-298 平板铝制支架，用于3000MR/MRS 嵌入式安装
A-370 安装支架，嵌入式安装3000MR/MRS 支架。
或用来表面安装。钢制，灰色环氧表面
A-600 R/C 缓冲器：被推荐用于象线圈或者电流接触器电感负载
