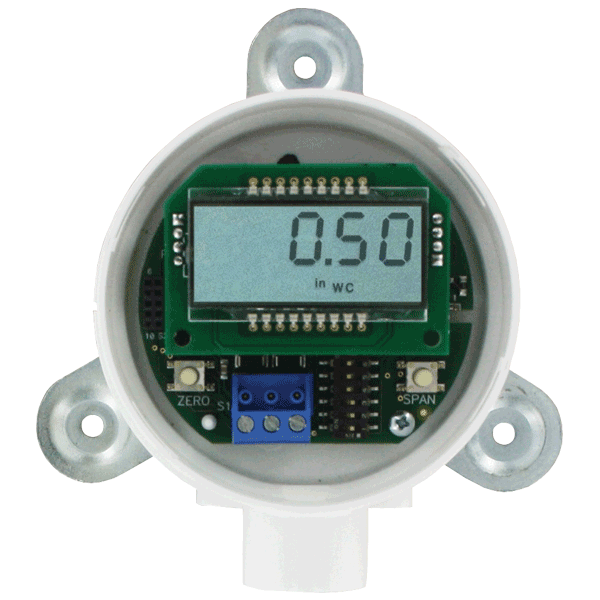

MS2系列Magnesense® II和我们已经有的MS系列一样采用霍尔效应测量原理，并增加了多种功能，不仅节省安装时间和费用，而且订购方便简单。我们在这个第二代的微差压变送器上增设了现场选择四种量程范围，包括四种正负组合量程。当配有自带数显或使用分体式数显配件时，可以通过线路板上的拨动开关选择英制或公制的工程单位。输出信号可以电流或电压输出，或电流电压同时输出，这样用户可以在现场很方便连接控制装置或进行现场测试。电压输出可选0-5V或0-10V，电流输出为4-20mA。电流输出和电压输出都可以反相输出。MS2系列可选择带有BACnet®和Modbus®通讯协议输出方式，多个传感器可以采用链式拓扑结构连接在一起。   和我们已经有的MS系列一样，这个第二代变送器不仅能线性输出差压信号，还可通过自带的开方的功能得到风速的线性输出。并可设置参数用于风量的线性输出。   BACnet®和Modbus®通讯协议建议每段不超过32个节点。因此，收发器能接受全位负载。也可以接受分负载。MS2在多数据传输平台MSTP中作为第八位负载

  安装   表面安装：   变送器应该在垂直的表面安装，连接头指向下方，以防止水汽进入压力接口或电气接口。隔膜必须垂直是为了尽量减少重力的影响。自带的法兰式安装板可采用三颗平头自攻螺钉直接安装在面板上。上螺丝不要上太紧。   风管安装：   安装变送器时，安装位置尽量远离风机，拐角，冷凝盘管或其它会影响压力测量的   设备。   1。安装变送器时，在风管上钻0.562“（12.70毫米）直径的孔。   2。将变送器探头插入。   3。在风管上用法兰式安装板比对着标注三个安装孔的位置，然后钻孔。   4。用三颗#8x1/2”平头自攻螺钉上紧法兰式安装板。不要过分紧固螺钉。

  技术指标：   兼容波特率：9600, 19200, 38400, 57600, 76800, 115200.   数据位：8.   奇偶校验：None.   停止位：1.   介质：空气或其它不可燃气体。   材质：咨询工厂。   精度：当量程为0.15 in w.c. (40 Pa), 0.25 in w.c. (50 Pa), 0.5 in w.c. (100 Pa), 2 in w.c. (500 Pa), 3 in w.c. (750 Pa), 5 in w.c. (1250 Pa), 10 in w.c. (2 kPa), 15 in w.c. (3 kPa), 25 in w.c. (5 kPa), 28 in w.c. (6.975 kPa)时，精度为±1%FS；   当量程为0.1 in w.c. (25 Pa), 1 in w.c. (250 Pa)以及所有正负组合量程，精度为±2%FS。   稳定性：±1% / 年 FSO.   温度限制：0 to 150°F (-18 to 66°C).   耐压：大1 psi   泄放压力：10 psi   电源：10-35 VDC (2线), 17-36 VDC 或者隔离 21.6-33 VAC (3线).   输出型号：4-20mA(2线)，0-5V(3线)，0-10V(3线)。   响应时间：0.5到15秒时间常数可调。1.5到45秒达到95%的响应。   零点和量程调整：数字按键。   回路电阻：   电流输出：大0-1250Ω   电压输出：小1KΩ   电流消耗：大40mA。   显示方式（可选）：4位LED数显。   电气连接：   4-20mA：两线连接的（16-26AWG）可移除接线端排；   0-5(10)V：三线连接的（16-26AWG）可移除接线端排。   电线穿管：1/2" NPS螺纹   配件及附件：电缆密封套，用于电缆直径5-10mm。   过程连接：3/16"内径管（5 mm内径）；大外径9 mm。   外壳防护等级：IP66.   安装方向：垂直安装。   重量：8.0 oz (230 g).

  电气连接：   MS2系列的变送器同时输出两线制的4-20mA电流信号和三线制的0-5V或0-10V电压信号，采用欧式可移除的三点接线端子排。可选择任一种输出方式接线，或者是电流信号，或者是电压信号。电压输出信号范围可以采用拨动开关来选取，见这个安装使用说明书上的描述
