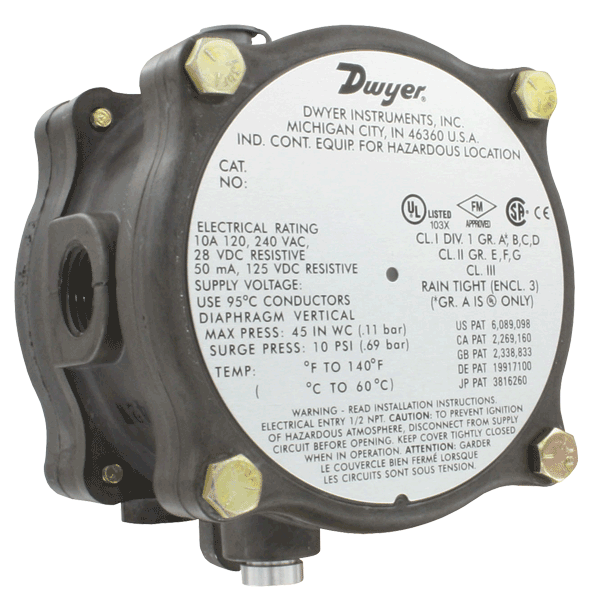

1950G系列防爆型微差压开关具有德威尔1950系列差压开关的所有最好性能，还可用于天然气的监测。它可以用于室外安装，并达到UL的防爆认证：Class I, Groups A, B, C, & D; Class II, Groups E, F, & G and Class III atmospheres, Directive 94/9/EC，还具备(ATEX) Compliant for CE ATEX II 2G Exd IIB+H T6, CSA & FM approved for Class I, Div. 1, Groups B, C, D; Class II, Div. 1, Groups E, F, G and Class III atmospheres IECEx Ex d IIB+H T6。它尺寸小，重量相当于常规防爆开关的一半。
打开铝制外壳的前盖板，很容易进行和单刀双掷继电器，电源进行接线。 需要24 VDC, 120 或240 VAC电源，电路连接。开盖时，螺钉始终留在盖上，不会现场丢失。无需打开外壳就可以调整设定点。
性能指标
介 质：空气和兼容易燃气体
材 质：请向厂家咨询
温度范围：0 至140°F（18 至60°C）。注意：周围环境的温度变化会引起设定点漂移
压力范围：持续压力45? 英寸水柱（11.2kPa）；冲击压力10 psig （68.95 kPa）
防护指标：IP64，NEMA 3，7 和9
开关类型：1 个C 继电器（单刀双掷）
电气指标：10A, 120/240 VAC, 28 VDC. Resistive50mA, 125 VDC
电源：24 VDC ±10%. 120 或可选择240 VAC ±10%
电气连接：内部接线盒
工艺连接：1/8NPT。内螺纹
安装定位：膜片用于垂直方向,其它定位请向厂家咨询
设定点调节：调节螺丝在外壳顶部
重量：2 lb，15.7 oz（1.35 kg）
机构认证：CE，UL，CSA，FM，ATEX.
型号
|
型 号 |
量 程 |
死 区 |
|
|
英寸水柱 |
在小点 |
在大点 |
|
|
1950G-00-B-24-NA |
0.07-0.15 |
0.04 |
0.06 |
|
1950G-0-B-24-NA |
0.15-0.50 |
0.06 |
0.11 |
|
1950G-1-B-24-NA |
0.4-1.6 |
0.11 |
0.29 |
|
1950G-5-B-24-NA |
1.4-5.5 |
0.4 |
0.9 |
|
1950G-10-B-24-NA |
3-11 |
0.9 |
1.8 |
|
1950G-20-B-24-NA |
4-20 |
1.2 |
3.0 |
如需要ATEX认证订货时去掉型号后的NA
注意：需交流电把24改成120或240。 例如：1950G-00-B-120-NA
