16个可现场可选量程，单位为FPM或MPS

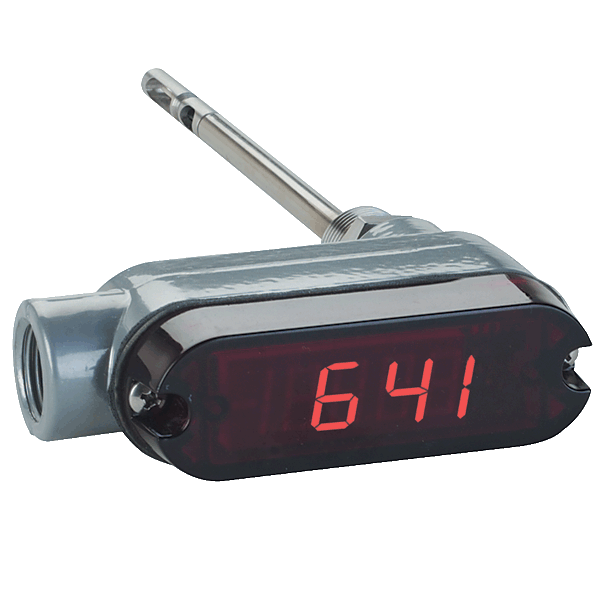

新德威尔641系列风速变送器是监视空气速度的理想仪器。变送器采用了热质量流量传感元件，它可以在不同的流量和温度下实现精确的速度测量。641的16种可现场选择的量程使它能够用于多种气速的测量应用。可选的LED显示可提供完整而低成本的气速现场指示。

特征                                          应用

量程为15,000FPM或75MPS                        排气器流量监视器

可选LED显示                                   烘干处理中的空气控制

方便的按键设定                                采暖通风空调工程风速测量

紧凑的外壳                                    风力输送和排气追踪

4-20 mA输出

数字滤波式信号阻尼

技术指标

介质：洁净空气和兼容性气体

精度：3%FS气体：32-122℉（0-50℃）

4%FS气体：-40-32℉& 122-212℉（-40-0℃& 50-100℃）

响应时间：流量：达到终值的95%需要1.5秒（输出滤波器设定到小值）

温度范围：过程：-40-212℉（-40-100℃）。环境温度：32-140℉（0-60℃）

压力范围：大100 psi（6.89 bar）

温度范围：不凝结水

电源：12-35V直流电压，10-16V交流电压

输出信号：4-20mA,与24V电源隔离，3或4线连接

输出滤波器：可选0.5-15（秒）

回路电阻：大600 ohms

电流消耗：组大300 mA

电源接头：旋紧接头

工艺连接：1/2″NPT外螺纹

防护指标：设计达到NEMA 4X（IP66），只适于非LED显示型号

安装定位：无位置要求，但探头必须与气流方向一致

重量：12.6 oz（357.2g）

机构认证：CE

可选显示(LED)装置技术指标

显示：4-1/2数字 1/2″红色LED显示

分辨率：1 FPM,0.01 MPS(10 FPM @ 10,000和15,000 FPM范围)

重量：13.3 oz(377g)

ModelDescription

641-12Air velocity transmitter, 12" (304.8 mm) probe length.

641-12-LEDAir velocity transmitter, 12" (304.8 mm) probe length, with LED display.

641-18Air velocity transmitter, 18" (457.2 mm) probe length.

641-18-LEDAir velocity transmitter, 18" (457.2 mm) probe length, with LED display.

641-24Air velocity transmitter, 24" (609.6 mm) probe length.

641-24-LEDAir velocity transmitter, 24" (609.6 mm) probe length, with LED display.

641-30Air velocity transmitter, 30" (762 mm) probe length.

641-30-LEDAir velocity transmitter, 30" (762 mm) probe length, with LED display.

641-36Air velocity transmitter, 36" (914 mm) probe length.

641-36-LEDAir velocity transmitter, 36" (914 mm) probe length, with LED display.

641-6Air velocity transmitter, 6" (152.4 mm) probe length.

641-6-LEDAir velocity transmitter, 6" (152.4 mm) probe length, with LED display.

附件

A-156 通用支架金属板，1/2″NPT内螺纹

No.A-158 对开法兰安装套件

NO.A-159 管道安装密封管
