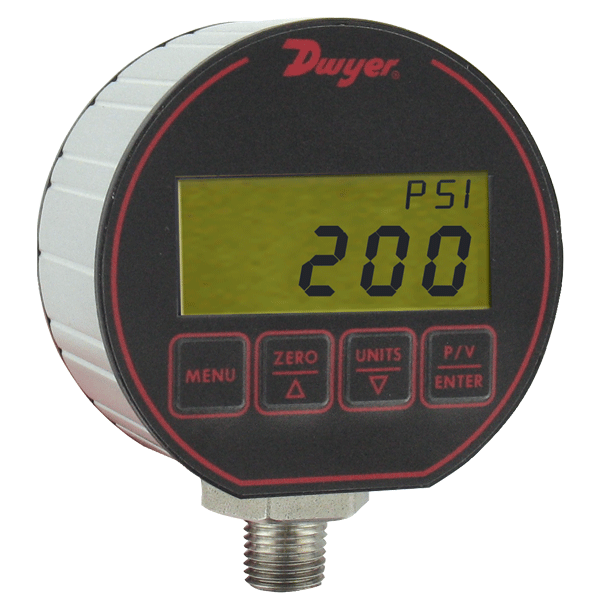

Dwyer DPG-200数显压力表

用新的DPG-200 系列数字压力表有很高的精度，为满刻度的±0.25%。四位数字显示将减少读数时潜在的错误，可消除模拟压力表常引起的视差错误。DPG-200 系列使用坚固耐用的铝壳来达到NEMA 4X（IP66）防护。它连接12－24VDC/VAC的电源，自带有2个报警设定点和一个4－20mA过程输出。四键的按钮非常容易使用。其它功能还包括背景显示灯、大和小、校准或自动调零及压力单位转换。

应用

• 液位控制

• 泵控制

• 过程控制

• 压缩机控制

技术指标

数字表技术指标

介质：兼容的，不腐蚀的液体和气体.

材质：316L 不锈钢

外壳材料：前盖和后盖为黑聚碳酸酯, 带槽纹的模压铝制外壳，聚碳酸酯表层，Buna-N O 型环，316 不锈钢传感器结构

精度：满刻度的70°F (21°C) 时, 0.25% . +/- 1 小有效数(包括线性、滞后性、重复性)

压力范围：2 倍压力范围对于量程在1000 psi以内；5000 psi 对于3000 psi以内；7500 psi 对于5000 psi以内

温度范围：0 至158°F（-18 至70°C）

连接件：1/4˝ MNPT 外螺纹

显示：4 位数（.425˝ H x .234˝ W 大小）

尺寸：3.00˝ 外径x 1.90˝ 深(不包括电缆)

重量：8.84 oz（275 g）

开关技术指标

开关类型：C接触的2个单刀双掷

电气级别：0.5A到125VAC的阻抗，1A到24VDC

电气连接：3ft（等于0.91m）的电缆线

安装位置：可以安装于任何地方

设定点调节：通过菜单。

传送器技术指标

温度范围：0 至 158°F( -18 至 70°C)

热效应：70至158°F之间为0.016％/°F； 0至70°F之间为0.026％/°F.

电源需求：12-24 VAC +/-20% 50-400 HZ,12-24 VDC+/-20%

输出信号：4-20 毫安

回路电阻：大值为600ohms

电源消耗：大0.8W

电气连接：3ft（等于0.91m）的电缆线

ModelDescription

DPG-200Digital pressure gage, selectable engineering units: -14.70-0 psig, -1.033 kg/cm², -1.013 bar, -29.93" Hg, -33.94 ft w.c., -33.06 ft seawater @ 4°C, -101.4 kPa, -235.2 oz/in², -407.3" w.c., -1013 mbar, -1034 cm w.c., -760.7 mm Hg.

DPG-202Digital pressure gage, selectable engineering units: 15.00 psig, 1.055 kg/cm², 1.034 bar, 30.54" Hg, 34.61 ft w.c., 33.73 ft seawater @ 4°C, 103.4 kPa, 240 oz/in², 415.2" w.c., 1034 mbar, 1055 cm w.c., 775.7 mm Hg.

DPG-203Digital pressure gage, selectable engineering units: 30.00 psig, 2.109 kg/cm², 2.069 bar, 61.08" Hg, 69.21 ft w.c., 67.45 ft seawater @ 4°C, 206.9 kPa, 480 oz/in², 830.4" w.c., 2069 mbar, 2109 cm w.c., 1551 mm Hg.

DPG-204Digital pressure gage, selectable engineering units: 50.00 psig, 3.515 kg/cm², 3.448 bar, 101.8" Hg, 115.4 ft w.c., 112.4 ft seawater @ 4°C, 344.8 kPa, 800 oz/in², 1384" w.c., 3448 mbar, 3515 cm w.c., 2586 mm Hg.

DPG-205Digital pressure gage, selectable engineering units: 100.0 psig, 7.03 kg/cm², 6.895 bar, 203.6" Hg, 230.7 ft w.c., 224.8 ft seawater @ 4°C, 689.5 kPa, 1600 oz/in², 2768" w.c., 6895 mbar, 7031 cm w.c., 5172 mm Hg.

DPG-206Digital pressure gage, selectable engineering units: 200.0 psig, 14.06 kg/cm², 13.79 bar, 407.2" Hg, 461.4 ft w.c., 449.7 ft seawater @ 4°C, 1379 kPa, 3200 oz/in², 5536" w.c.

DPG-207Digital pressure gage, selectable engineering units: 300.0 psig, 21.09 kg/cm², 20.69 bar, 610.8" Hg, 692.1 ft w.c., 674.5 ft seawater @ 4°C, 2069 kPa, 4800 oz/in², 8304" w.c.

DPG-208Digital pressure gage, selectable engineering units: 500.0 psig, 35.15 kg/cm², 34.48 bar, 1018" Hg, 1154 ft w.c., 1124 ft seawater @ 4°C, 3448 kPa, 8000 oz/in².

DPG-209Digital pressure gage, selectable engineering units: 1000 psig, 70.3 kg/cm², 68.98 bar, 2036" Hg, 2307 ft w.c., 2248 ft seawater @ 4°C, 6895 kPa.

DPG-210Digital pressure gage, selectable engineering units: 3000 psig, 210.9 kg/cm², 206.9 bar, 6108" Hg, 6921 ft w.c., 6745 ft seawater @ 4°C.

DPG-211Digital pressure gage, selectable engineering units: 5000 psig, 351.5 kg/cm², 344.8 bar.

防护指标：设计满足NEMA 4X（IP66）

机构认证：CE
