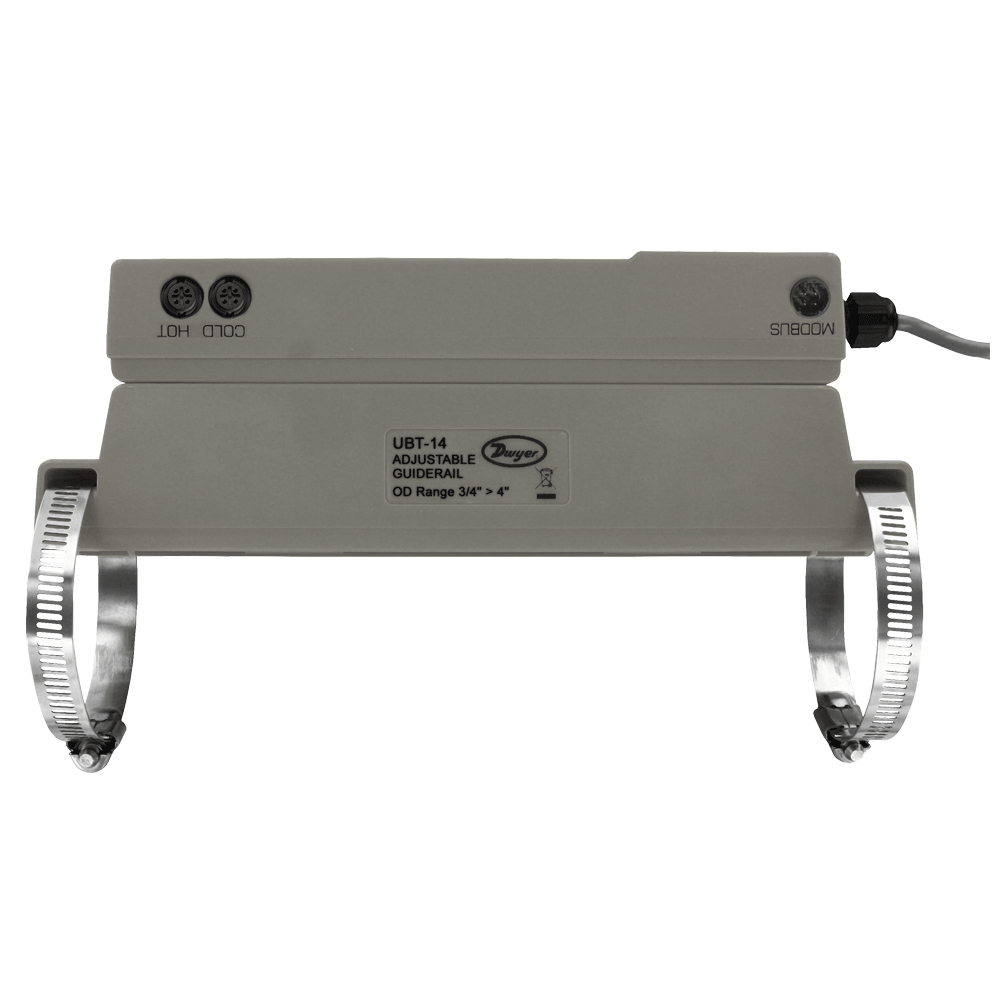

UBT系列卡箍式超声波热量表

免费咨询：029-86698996

分享到： 1

IP54防护等级，安装一体化设计
UBT系列卡箍式超声波热量表的特点是经济实用，可取代过去常用的管道对接安装式的热量表。它采用超声波的时间差来测量流量，配合温度测量来计算出热量。技术指标：

介质：杂质体积含量小于3%的干净水，或浓度不超过30%的乙二醇。

测量范围：0.3 ft/s至32ft/s（0.1 m/s至10 m/s）。

显示屏：背光：2.28˝ x 0.43˝（58 mm x 11 mm），2 行 x 16 个字符。

精度：流速 >1 ft/s (0.3 m/s)时流量读数的±3%。

电源要求：12V 至 24V ±10% AC/DC，每台7瓦。可选带12V电源。

功耗：最大 7W。

温度限制：过程：32至185°F（0至85°C）；环境温度：32 至 122°F（0至50°C）。

输出：脉冲：1个光电隔离继电器，最大500mA，最大166pps，最大200Hz。

湿度限制：最高为在122°F(50°C)时90%的湿度。

通讯：脉冲，可选 Modbus® 通讯。

外壳防护等级：IP54。

外壳材料：塑料聚碳酸酯。

可重复性：测量值的±0.15％。

电气连接：16.4´ (5 m) 电缆。

流向：任意。特点与优势

• 无介入式测量热量

• 易于安装：只需连接电源，键入管道内径，调整传感器并将它固定在管道上

• 紧凑轻便的设计，一体式管箍安装，适用于不含空气的均质液体

• 屏幕显示瞬时热量和累计热量，带有脉冲输出和通信选项

应用

• 楼宇管理系统

• 能源管理系统

• 供热或制冷的空调系统

安装方向：任意。

重量：1.10 磅（0.5 公斤）。

机构认证：CE。

附加规格：

适用管材：钢、不锈钢、铜或塑料。

管道外径：3/4至4˝(25至115 毫米)；5至7˝(125至180 毫米)。* 适用无内衬管道。

管道壁厚：0.02 至 0.36˝（0.5 至 10 毫米）。
